Balanceo NAT en MikroTik

Solución provista por nuestros colegas de Somtik

Agradecemos a nuestros colegas de Somtik por proporcionarnos esta solución de balanceo NAT, que hemos implementado con éxito en muchos de nuestros clientes.

📘

ATENCIÓN

En esta guía se utilizará únicamente una salida WAN. En caso de que se utilice balanceo de carga, se deberán realizar los ajustes necesarios.

Las IP y los nombres de las interfaces son a modo de ejemplo y deberán ser reemplazadas por las correspondientes en su MikroTik.

Balanceo NAT

Si su ISP cuenta con múltiples IP asignadas por su proveedor de Internet, lo más recomendable es configurar un balanceo NAT. Así, evitará que todo el tráfico salga nateado por una sola IP pública.

Siguiendo los pasos de esta guía, podrá realizar un balanceo NAT robusto, gracias al que tendrá un mayor conocimiento de las IP públicas que utilizan sus clientes para NAT.

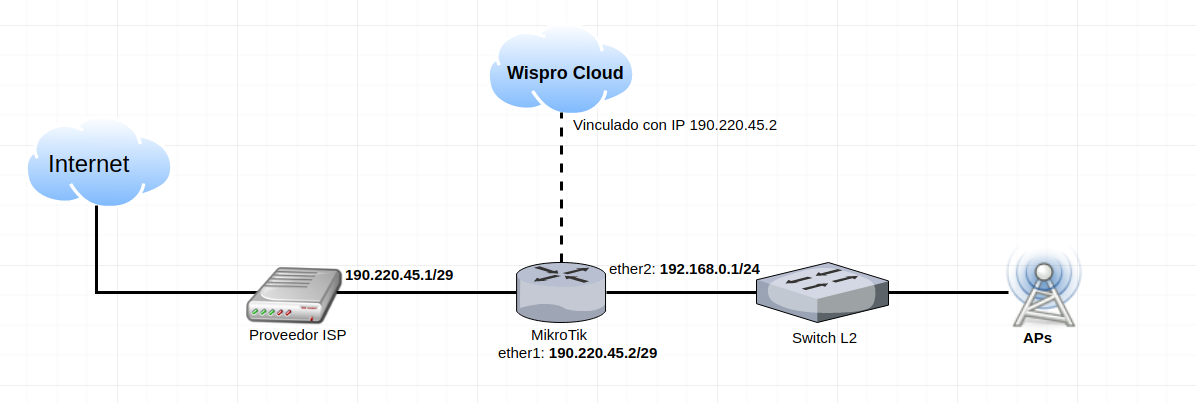

La siguiente imagen presenta el ejemplo que se desarrollará en la guía:

De esta manera, el proveedor de Internet brinda el segmento 190.220.45.0/29. Estos son los datos:

Network

190.220.45.0/29

Host Min

190.220.45.1

Host Max

190.220.45.6

Broadcast

190.220.445.7

Host/Net

6

En el ejemplo se utiliza la IP 190.220.45.1 como gateway del router. Por lo tanto, para balancear NAT se utilizarán las IP 190.220.45.2-190.220.45.6. Por medio de la IP 190.220.45.2 se vinculará el MikroTik con Wispro Cloud. Esta IP servirá para comunicarse externamente con la API del router y podrá ser utilizada con total libertad dentro del equipo.

❗️

ATENCIÓN

Todos los segmentos de red e IP utilizados en esta guía son a modo de ejemplo y deberán ser reemplazados por los correspondientes en la red de cada cliente. Ante cualquier duda, le sugerimos que se contacte con nuestro de equipo de Soporte.

1. Primer paso: address list RFC1918

Es necesario crear una address list para los rangos privados definidos por la norma RFC1918. Le recomendamos utilizar estos segmentos de red para los CPE:

/ip firewall address-list add address=10.0.0.0/8 list=RFC1918
/ip firewall address-list add address=172.16.0.0/12 list=RFC1918
/ip firewall address-list add address=192.168.0.0/16 list=RFC1918

2. Segundo paso: definir IP públicas en interfaces

Dentro de IP/Address, deberá definir todas las IP que se utilizarán en el balanceo NAT dentro de la interfaz correspondiente.

En el ejemplo se hará uso de la ether1:

/ip address add address=190.220.45.2/29 comment="nat_balance" interface=ether1
/ip address add address=190.220.45.3/29 comment="nat_balance" interface=ether1
/ip address add address=190.220.45.4/29 comment="nat_balance" interface=ether1
/ip address add address=190.220.45.5/29 comment="nat_balance" interface=ether1
/ip address add address=190.220.45.6/29 comment="nat_balance" interface=ether1

3. Tercer paso: filter

Ingrese a FIlter y desde allí cree la siguiente regla en la chain FORWARD. A continuación se brinda una explicación de la regla:

/ip firewall filter add action=add-src-to-address-list address-list="Clientes Nateados con 190.220.45.2" address-list-timeout=1d chain=forward connection-state=new dst-address-type=!local in-interface=!ether1 per-connection-classifier=src-address:5/0 src-address-list=RFC1918

/ip firewall filter add action=add-src-to-address-list address-list="Clientes Nateados con 190.220.45.3" address-list-timeout=1d chain=forward connection-state=new dst-address-type=!local in-interface=!ether1 per-connection-classifier=src-address:5/1 src-address-list=RFC1918

/ip firewall filter add action=add-src-to-address-list address-list="Clientes Nateados con 190.220.45.4" address-list-timeout=1d chain=forward connection-state=new dst-address-type=!local in-interface=!ether1 per-connection-classifier=src-address:5/2 src-address-list=RFC1918

/ip firewall filter add action=add-src-to-address-list address-list="Clientes Nateados con 190.220.45.5" address-list-timeout=1d chain=forward connection-state=new dst-address-type=!local in-interface=!ether1 per-connection-classifier=src-address:5/3 src-address-list=RFC1918

/ip firewall filter add action=add-src-to-address-list address-list="Clientes Nateados con 190.220.45.6" address-list-timeout=1d chain=forward connection-state=new dst-address-type=!local in-interface=!ether1 per-connection-classifier=src-address:5/4 src-address-list=RFC1918

Esta regla hará match con las nuevas conexiones de los segmentos definidos en “RFC1918” (primer paso de la guía) en FORWARD que no hayan ingresado por la interfaz “ether1” y que no tengan como destino el propio router. Luego, las IP de origen de estos paquetes serán almacenadas en una address list y se les aplicará un algoritmo de hashing cada 1 día, para evitar que el balanceo sea más dinámico.

Es posible observar que en el campo “per-connection-classifier=src-address” se utiliza como denominador la cantidad total de IP por balancear. En el ejemplo, como se utilizarán de la IP 190.220.45.2 a la 190.220.45.6, serán 5 IP en total. El numerador comienza siempre en 0.

4. Cuarto paso: NAT

Por último, dentro de IP/Firewall/NAT, agregue reglas de src-nat con la interfaz de salida correspondiente por cada una de las IP definidas en el segundo paso y la address list del tercer paso.

/ip firewall nat add action=src-nat chain=srcnat out-interface=ether1 src-address-list="Clientes Nateados con 190.220.45.2" to-addresses=190.220.45.2”

/ip firewall nat add action=src-nat chain=srcnat out-interface=ether1 src-address-list="Clientes Nateados con 190.220.45.3" to-addresses=190.220.45.3”

/ip firewall nat add action=src-nat chain=srcnat out-interface=ether1 src-address-list="Clientes Nateados con 190.220.45.4" to-addresses=190.220.45.4”

/ip firewall nat add action=src-nat chain=srcnat out-interface=ether1 src-address-list="Clientes Nateados con 190.220.45.5" to-addresses=190.220.45.5”

/ip firewall nat add action=src-nat chain=srcnat out-interface=ether1 src-address-list="Clientes Nateados con 190.220.45.6" to-addresses=190.220.45.6”

Una vez finalizada esta configuración, cuando se dirija a “IP/Firewall/Address Lists”, le será posible seleccionar “Clientes Nateados con 190.220.45.2” y observar las IP de los clientes que se encuentran allí dentro; lo mismo ocurrirá para el resto de las address lists.

👍
